Оборудование для установки анкеров

В некоторых случаях анкеры MANTA RAY устанавливаются в грунт при помощи 40-килограмового молота с присоединенным установочным стержнем. Инструмент для анкеров может быть пневматическим или гидравлическим, но в любом случае необходим весовой класс 40 кг. Ручная установка анкеров модели STINGRAY не рекомендуется.



Установочные стержни

Установочные стержни MANTA RAY предназначены для установки анкеров на нужную глубину. Для этого не требуется поднимать отбойный молоток выше уровня плеч, поскольку установочные стержни состоят из 4 частей. Первая присоединяется непосредственно к анкеру, остальные соединяются между собой, а последняя – хвостовик – вставляется в патрон отбойного молотка. Стандартный размер хвостовика –

29х152 мм или 32х152 мм. Части установочного стержня соединяются между собой с помощью сцепных муфт специально разработанных для этих целей и запатентованных компанией Foresight Products LLC.

Все установочные стержни MANTA RAY оснащены экстрактором, который позволяет использовать установочное оборудование для извлечения стержня в тех редких случаях, когда это не удается сделать вручную.

Установочные стержни MANTA RAY изготавливаются из высококачественной инструментальной углеродистой стали, очень прочной, износостойкой и хорошо передающей механический импульс.

Примечание: для более глубокого погружения анкеров используются стержни-удлинители и соединительные муфты.



Запирающий механизм

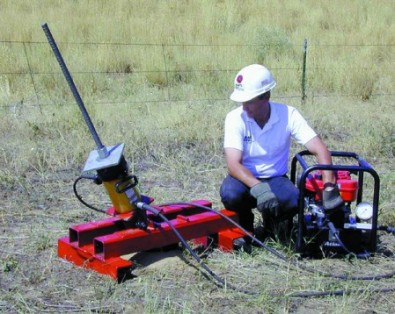

Запирающий механизм состоит из полого гидроцилиндра с управляющим клапаном и манометром, сварного основания, переходника, зажимного приспособления и металлического контейнера для хранения.

Переходник присоединяется или привинчивается к анкерному стержню после того, как анкер забит в грунт на нужную глубину. Он позволяет с помощью зажимного приспособления захватить и вытянуть анкерный стержень. Основание служит платформой для гидравлического домкрата во время перевода анкера в положение «анкерного замка». Оно устанавливается на переходник и позволяет выставить гидравлический домкрат под требуемым углом по отношению к стержню анкера. Затем на переходник устанавливается гидроцилиндр. Когда управляющий клапан переводится в положение растягивания цилиндра, зажимное устройство захватывает переходник, который, в свою очередь, тянет вверх анкерный стержень и тем самым разворачивает анкер под землей.

Управляющий клапан имеет предохранительный перепускной клапан (отрегулированный на заводе-изготовителе), который ограничивает максимальное давление жидкости и обеспечивает безопасность работы.



Комплектующие

Все анкеры MANTA RAY рассчитаны на использования со стандартными промышленными анкерными стержнями.
